מבודדים חשמליים בעלי ביצועים גבוהים- עבור מערכות חלוקת חשמל עיליות
מבודדים חשמליים הם עמוד השדרה של בטיחות ויציבות-לטווח ארוך במערכות חלוקת חשמל והעברת חשמל עיליות. למרות שהם נראים סטטיים, למבודדים תפקיד כפול קריטי: בידוד חשמלי של מוליכים חיים ממבנים מקורקעים, תוך תמיכה מכנית בעומס המתמשך של מוליכים תחת רוח, קרח ומתח.
עבור שירותים, קבלני EPC ומפעילי רשת המשדרגים רשתות הפצה או התקנת קווים חדשים, בחירת המבודדים החשמליים הנכונים היא חיונית. תכנון בידוד נכון מפחית את הסיכון להברקה, משפר את אמינות המערכת ומוריד משמעותית את עלויות התחזוקה-לטווח הארוך.
סקירת קטגוריית מוצרים: מבודדים חשמליים לפי סוג
Victory Electric מספקת מגוון שלם של מבודדי קו עילי, שתוכננו עבור רמות מתח שונות, תנאי סביבה ודרישות מכניות.
מבודדי פורצלן לחלוקת חשמל
- מבודד מסוג פינים
- מבודד להישאר חרסינה
- מבודד סליל פורצלן
מבודדי פולימרים לרשתות הפצה
- מבודד פינים HDPE
- מבודדים גומי סיליקון
- מבודד פינים פולימריים 33kV
מבודדים מתלים להעברת מתח גבוה
- מבודד מתלים מרוכב
- מבודד מתלים פורצלן
- מבודדים מתלים מזכוכית
כל קטגוריה נועדה לענות על תיאום בידוד ספציפי ודרישות עומס מכני במערכות חשמל עיליות.
מציאת יצרן מבודד חשמלי אמין
בחירת יצרן מבודד חשמלי אמין חשובה כמו בחירת המבודד עצמו. עקביות המוצר, איכות החומר ויכולת הבדיקה משפיעים ישירות על בטיחות הרשת וחיי השירות.
ב- Victory Electric Power Equipment Co., Limited, אנו מייצרים מבודדים עם התמקדות חזקה בביצועים דיאלקטריים, חוזק מכני ועמידות סביבתית. המוצרים שלנו מיועדים לפעולה לטווח ארוך-בתנאים מגוונים, כולל סביבות מזוהמות, חופיות ולחות גבוהה-.
כל המבודדים מיוצרים בהתאם לתקני IEC, ANSI ו-BS, ועוברים בדיקות שגרתיות וסוגים כגון:
- תדר חשמל יבש ורטוב עומד במבחני מתח
- מבחני ברק וגלים תלולים-
- מבחני עומס כשל אלקטרומכניים ומכניים
נהלים אלה מבטיחים ביצועים יציבים לאורך חיי השירות של המבודד.
מפרט ומדריך קנייה
פרק 1: מדוע מבודדים חיוניים בקווי חשמל עיליים?
מבודדים חשמליים ממלאים שלוש פונקציות חיוניות:
- בידוד חשמלי
הם מונעים דליפת זרם ממוליכים מופעלים אל עמודים או מגדלים, ומבטיחים שהכוח זורם רק דרך הנתיב המיועד.
- תמיכה מכנית
מבודדים חייבים לעמוד במשקל מוליכים, מתח קו, עומס רוח והצטברות קרח ללא כשל מכני.
- הגנת הסביבה
הם מפחיתים סיכוני הבזק הנגרמים על ידי זיהום, תרסיס מלח, לחות וזיהום תעשייתי.
פרק 2: סוגי מבודדים חיוניים המשמשים בקווי חשמל
רמות מתח ועיצובים מבניים שונים דורשים פתרונות בידוד שונים.
1. מבודדי פורצלן
מבודדי חרסינה, המסורתיים ונבדקו-בזמן, מוערכים בזכות החוזק המכני הגבוה והיציבות התרמית שלהם.
מבודד מסוג פינים
מותקן בקשיחות על זרועות צולבות, בשימוש נרחב עבור הפצת קו ישר- עד 33kV.
מבודד להישאר חרסינה
מותקן על חוטי חיבור כדי למנוע מחלקים תחתונים להיות מומרצים.
מבודד סליל פורצלן
משמש בדרך כלל במערכות הפצה משניות ומותקן על מתלים או מוטות.
2. מבודדי פולימרים (מרוכבים)
מבודדי פולימרים מיוצרים באמצעות גומי סיליקון, הם קלי משקל ומציעים ביצועי זיהום מעולים.
מבודד פינים HDPE
מיוצרים מפוליאתילן בצפיפות גבוהה-, מבודדי פינים HDPE מציעים בידוד חשמלי אמין ועמידות טובה בפני פגיעות, מה שהופך אותם למתאימים לקווי הפצה במתח נמוך עד בינוני בסביבות מכניות רגישות או קשות-עלויות.
מבודד גומי סיליקון
מבודדי גומי סיליקון מספקים ביצועים הידרופוביים מעולים ועמידות חזקה בפני זיהום זיהום, מבטיחים בידוד חשמלי יציב וחיי שירות ארוכים בסביבות מזוהמות מאוד או בסביבה חופית.
מבודד פינים פולימריים 33kV
מספק הידרופוביות מעולה ומרחק זחילה ארוך יותר בסביבות מזוהמות.
3. מבודדים מתלים
משמש בעיקר עבור מתחים מעל 33kV, מבודדי מתלים מותקנים במיתרים כדי לאפשר תנועת מוליכים.
מבודד מתלים מרוכב
חוזק מתיחה גבוה עם משקל מופחת, מזעור עומס המגדל.

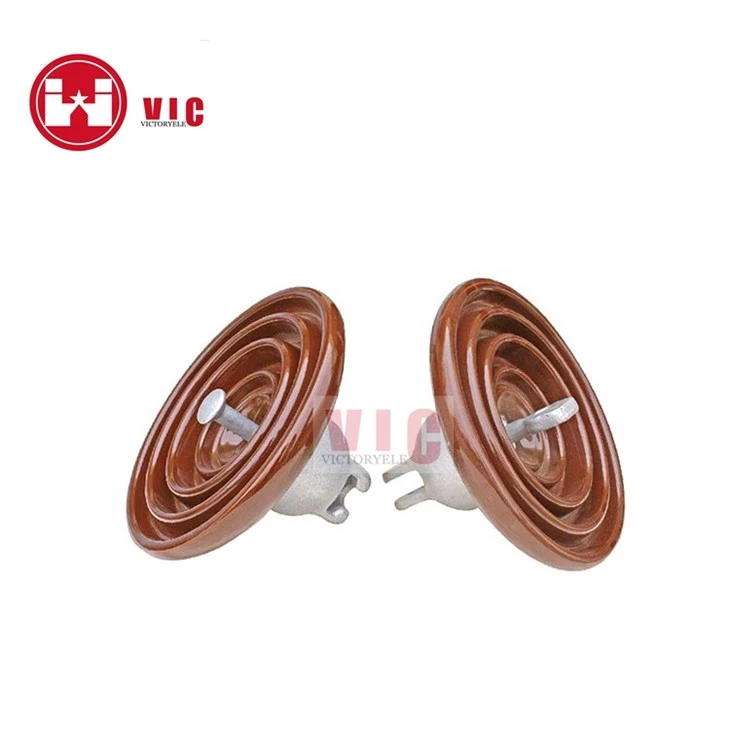

מבודד מתלים פורצלן
ידוע בזכות חיי שירות ארוכים ומאפיינים חשמליים יציבים.
מבודדים מתלים מזכוכית
זכוכית משוריינת מאפשרת זיהוי ויזואלי קל של פגמים פנימיים.
פרק 3: גורמי מפתח בבחירת מבודדים חשמליים
המחיר לבדו לעולם לא אמור לקבוע את בחירת המבודדים. גורמים טכניים קריטיים כוללים:
1. סוג חומר
פורצלן: קשיחות מעולה ועמידות-לטווח ארוך
זכוכית: בדיקת פגמים קלה
פולימר (גומי סיליקון): עמידות מעולה לזיהום
2. דירוג מתח
מבודדים חייבים להתאים למתח המערכת (למשל, 11kV לעומת . 33kV). מבודדים לא מוערכים מובילים להברקה ולכשל מוקדם.
3. כושר עומס מכאני
בדוק עומס כשל אלקטרומכני מדורג (למשל, 70kN, 120kN) עבור מבודדי מתלים.
4. מרחק זחילה
נדרש מרחק זחילה ארוך יותר בסביבות חופיות, תעשייתיות או מזוהמות.
פרק 4: טיפים לבחירת יצרן מבודדים בסין
בעת רכישת מקור מיצרן מבודדים בסין, שקול את הדברים הבאים:
- תאימות לתקנים: IEC 61109 (פולימר) ו-IEC 60383 (פורצלן)
- יכולת בדיקה:-מעבדות מתח גבוה-בית לבדיקה שגרתית
- ניסיון בייצוא: רקורד מוכח באספקת כלי עזר ברחבי העולם
יצרנים אמינים מספקים איכות עקבית, עקיבות ותמיכה טכנית לאורך כל ביצוע הפרויקט.
שאלות נפוצות: מבודדים חשמליים
ש: מה תפקידו העיקרי של מבודד?
ת: הוא מבודד מוליכים חיים ממבנים מוארקים ומספק תמיכה מכנית לקווים עיליים.
ש: מהם סוגי המבודדים הנפוצים ביותר?
ת: מבודדים מסוג פינים, מבודדי מתלה מרוכבים, מבודדי עמידה מפורצלן ומבודדי מתלים מזכוכית.
ש: אילו בדיקות מתבצעות למבודדים?
ת: בדיקות תדר חשמל יבש ורטוב, בדיקות מתח דחף ובדיקות עומס כשל מכני.
ש: פורצלן לעומת פולימר: מה עדיף?
ת: פורצלן מציע חוזק מכני מעולה ואריכות ימים. מבודדי פולימרים קלים יותר ומתפקדים טוב יותר בסביבות מזוהמות בשל תכונות הידרופוביות.
תמיכה טכנית וייעוץ פרויקטים
בחירת סוג המבודד הנכון במהלך שלב התכנון היא קריטית להפחתת עלויות התחזוקה ולמניעת תקלות קו-ארוכות טווח. אם אתם בוחנים פתרונות בידוד לפרויקט חדש או משדרגים רשת קיימת, מומלץ בחום לבדוק את מפרטי המוצר ותנאי היישום מראש.
אתה מוזמן לחקור את קטגוריות המבודדים והמשאבים הטכניים הקשורים באתר זה. לדרישות-ספציפיות לפרויקט או הבהרה טכנית, Victory Electric Power Equipment Co., Limited יכולה לספק נתוני מוצר מפורטים ותמיכה הנדסית כדי לסייע בתהליך קבלת ההחלטות שלך-.
