חומרת קו מוט ממלאת תפקיד קריטי בבטיחות וביציבות של מערכות חלוקת חשמל עיליות. רכיבים כגוןמלחצי מוט, פלטות צולבות, ברגים, ואביזרי מתליםמתוכננים לעמוד בעומסים מכניים, מתח סביבתי ורטט-לטווח ארוך.
עם זאת, בפרויקטים רבים של בניית קווי חשמל, טעויות התקנה יכולות להובילהתרופפות חומרה, חוסר יישור מוליכים, או אפילו כשל מבני.
בהתבסס על שנים של ניסיון בתמיכה בפרויקטי שירות ובנייה גלובליים, הנהשש מהטעויות הנפוצות ביותר בהתקנה של חומרת קו מוטנראה באתרי עבודה-והשיטות הנכונות להימנע מהם.
קו מוט
1. מומנט בורג שגוי
- טעות נפוצה
ברגים מתחבריםמהדקי מוט, זרועות צולבות וסוגרייםמהודקים ללא שימוש במפתח מומנט. מתקינים מסתמכים לרוב על שיקול דעת ידני.
- סיכונים פוטנציאליים
חומרה מתרופפת עם הזמן
רטט מוגבר תחת עומס רוח
נזק לחוט שנגרם מהידוק יתר
- שיטת התקנה נכונה
השתמש באמפתח מומנט מכוילכדי להדק ברגים בהתאם למפרטי היצרן
בצע אבדיקת מומנט משניתלאחר ההתקנה
לְהִשְׁתַמֵשׁמנעול מנעול או אגוזים כפוליםבסביבות-עם רטט גבוה
2. שימוש בגודל מהדק מוט שגוי
- טעות נפוצה
A מהדק מוטמותקן מבלי לוודא את קוטר המוט, וכתוצאה מכך מהדקים הדוקים מדי או רופפים מדי.
- סיכונים פוטנציאליים
חומרה מחליקה לאורך המוט
חלוקת עומסים לא אחידה
נזק מבני לעמודי עץ או בטון
- שיטת התקנה נכונה
למדוד אתקוטר או היקף מוטלפני ההתקנה
בחר את הנכוןמפרט מהדק מוטלפי קטלוג המוצרים
לְהִשְׁתַמֵשׁמהדקים מתכווננים או אביזרים מותאמים אישיתאם גדלי המוט משתנים

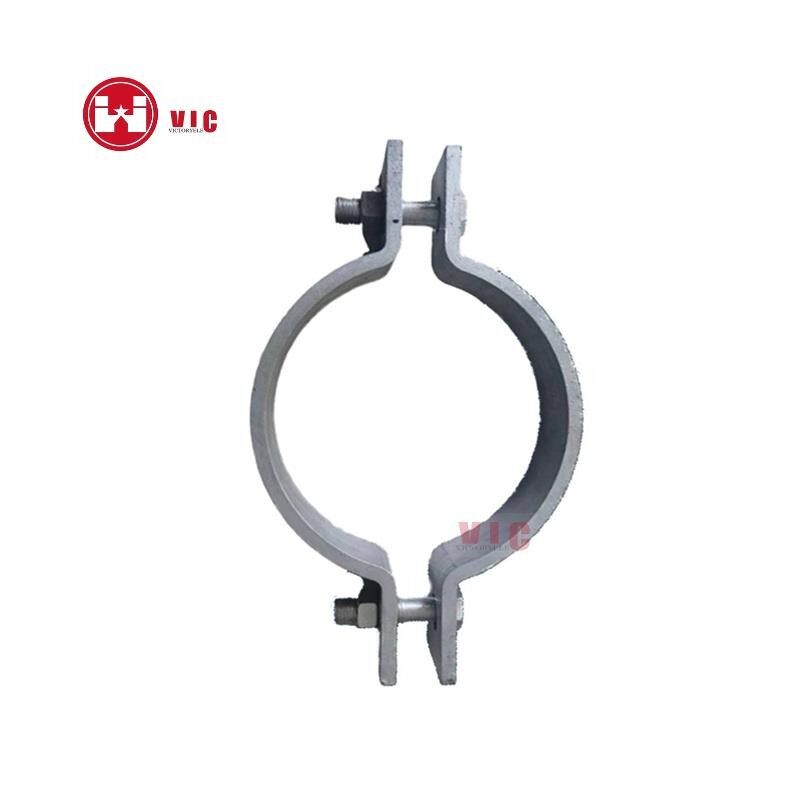

מהדק מוט 2A
3. זרוע צולבת לא מותקן ברמה
- טעות נפוצה
הזרוע צולבתמותקן ללא בדיקת יישור, וכתוצאה מכך צד אחד גבוה מהשני.
- סיכונים פוטנציאליים
מתח מוליך לא אחיד
חוסר יישור של מיתר מבודד
מתח מבני-לטווח ארוך
- שיטת התקנה נכונה
השתמש באפלס או פלס לייזרבמהלך ההתקנה
כוונן את הזרוע הצולבת לפני ההידוק הסופי
בדוק שוב את המפלס לאחר שהברגים מאובטחים
רמת לייזר
4. ציפוי מגולוון פגום במהלך ההתקנה
- טעות נפוצה
חומרה מגולוון חם- נשרטת או מכה בכלי מתכת במהלך הובלה או התקנה.
- סיכונים פוטנציאליים
קורוזיה מקומית
חלודה מואצת בסביבות חוף או לחות
חיי שירות חומרה מופחתים
- שיטת התקנה נכונה
הימנע מגרירת חומרה על משטחים מחוספסים
השתמש בריפוד מגן במהלך ההובלה
לִפְנוֹתציפוי תיקון עשיר-באבץלאזורים פגועים
Victoryele חם-חומרה מגולוונת
5. התקנה לא נכונה של סיכות או סיכות נעילה
- טעות נפוצה
לאחר התקנת פיני חיבור, הסיכת הדק אינו נפתח או מאובטח במלואו.
- סיכונים פוטנציאליים
פינים נושרים עקב רטט
ניתוק מבודד או מוליך
הפסקות קו פוטנציאליות
- שיטת התקנה נכונה
ודא שסיכות הקוצים נמצאותפרוסה וננעלה במלואה
אשר את קוטר הסיכה הנכון לגודל החור
בדוק כל נקודת חיבור במהלך הבדיקות האחרונות
6. כיוון חומרה שגוי
- טעות נפוצה
כַּמָהחומרת קו תמסורת או מלחציים מוליכיםמותקנים בכיוון הלא נכון.
- סיכונים פוטנציאליים
כוח הידוק מופחת
מנצח מחליק
כשל חומרה מוקדם מדי
- שיטת התקנה נכונה
לִבדוֹקמחווני כיוון עומסעל החומרה
עקוב אחר תרשים ההתקנה של היצרן
דאג לטכנאים מנוסים לאמת את כיוון ההתקנה
רשימת איכות להתקנת חומרה Pole Line
לאחר השלמת ההתקנה, על צוותי השטח לבצע בדיקה מהירה באמצעות רשימת בדיקה כזו:
| פריט בדיקה | סטָטוּס |
|---|---|
| ברגים מהודקים למומנט שצוין | □ |
| גודל מהדק המוט מתאים לקוטר המוט | □ |
| זרוע צולבת מותקנת ברמה | □ |
| ציפוי מגולוון לא פגום | □ |
| סיכות חוצה מאובטחות כראוי | □ |
| כיוון החומרה נכון | □ |
| אין אביזרים רופפים או רכיבים | □ |
שימוש ברשימה פשוטה כמו זו יכול להפחית משמעותיתלאחר-כשלי התקנה ועלויות תחזוקה.
